Pliki do pobrania i obsługa

Wybierz rower. Następnie plik.

Czternaście linków pod czterema nagłówkami to zadanie administracyjne przerzucone na czytelnika. Jest jedno pytanie — który rower jest Twój — i wszystko na tej stronie na nie odpowiada: instrukcja, przewodnik po wyświetlaczu, arkusz momentów obrotowych, deklaracja zgodności.

Przejdź do plików Nie wiem, który mam

Wyświetlacze w ofercie 2units

Ładowarki w ofercie 1

Języki 5

Nasze instrukcje obsługi 3z 5

Dwa z plików w Twoim pudełku pochodzą z fabryki wyświetlaczy, a nie od nas. Które dane nie mają zastosowania

Pliki

Wszystko do jednego roweru, w jednym miejscu

Numer ramy znajduje się pod dolną rurą. Jeśli naklejka zniknęła, wyświetlacz powie Ci, jaki masz rower: monochromatyczny wyświetlacz paskowy to K01 lub K02, a kolorowy ekran wbudowany w ramę to K03.

K01

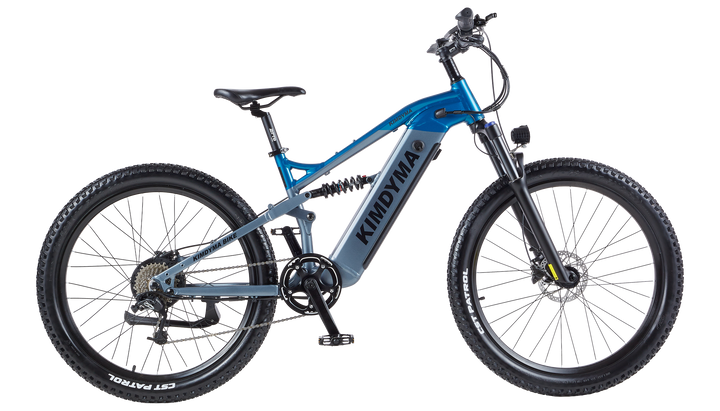

TITAN X K01

38km/h

Maks. prędkość wspomagania

960Wh

Pojemność akumulatora

6–8 hh

Czas ładowania

130km

Maksymalny zasięg

W zestawie. K01, Instrukcja obsługi, Zestaw narzędzi ułatwiający montaż roweru, Akumulator, ładowarka, przednie oświetlenie, wyświetlacz, przedni i tylny błotnik, bagażnik tylny, przedni i tylny odblask, dzwonek, opaska zaciskowa do kabli, nóżka rowerowa, amortyzowana sztyca, karta z kluczami oraz lewy i prawy pedał.

Instrukcja obsługi · TITAN X K01 KT-LCD10H-K01_K02_69a6330c-c373-47ed-8ef0-7d15d096b278.pdf

Odbierz

Instrukcja obsługi · TITAN X K01 KT-LCD10H_Manuel_Utilisateur_FR.pdf

Odbierz

Instrukcja obsługi · TITAN X K01 KT-LCD10H_Parametereinstellung_DE.pdf

Odbierz

Instrukcja wyświetlacza · KT-LCD10HPDF · wersja FABRYCZNA — najpierw przeczytaj poniższą notatkę

Przeczytaj to przed instrukcją wyświetlacza

Jedna z instrukcji w Twoim pudełku nie jest nasza

To właściwa instrukcja dotycząca działania przycisków, układu menu i znaczenia symboli. To niewłaściwa instrukcja dla jakichkolwiek liczb.

The KT-LCD10H manual supplied with the K01 and the K02 is the generic factory version — KT_LCD10H_V3.1, dated 14 August 2023. It documents the display unit, not this bike, and every default value printed in it was set by KT at the factory, not by Kimdyma.

W instrukcji fabrycznej	Na twoim rowerze	Dlaczego
Rozmiar koła	—	Ustawiane podczas montażu, dla każdego modelu. Zmiana tego parametru zmienia każdą prędkość i odległość wyświetlaną na wyświetlaczu.
Ograniczenie prędkości	25 km/h	Rower jest dostarczany w konfiguracji do użytku drogowego w UE, 250 W mocy ciągłej.
Napięcie akumulatora	48 V	Instrukcja obejmuje rodzinę pakietów; Twój jest jednym z nich.
Poziomy wspomagania	5	Turbo, tour, eco i sport.
Hasło / Ustawienia P	—	Nie zmieniaj ich. Są ustawiane podczas montażu, a błędna wartość nie jest objęta gwarancją.

Tam, gdzie dane się różnią, obowiązuje liczba z tej strony i z arkusza specyfikacji Twojego roweru. Wartość z myślnikiem to taka, którą ustala arkusz montażowy, a której jeszcze nie opublikowaliśmy.

KT-INS01 w modelu K03 to inne urządzenie z inną instrukcją i innymi kodami. Nic w tej tabeli go nie dotyczy.

Działanie

Pięć minut, które warto przeczytać

Wszystko tutaj jest takie samo we wszystkich trzech rowerach, chyba że zaznaczono inaczej.

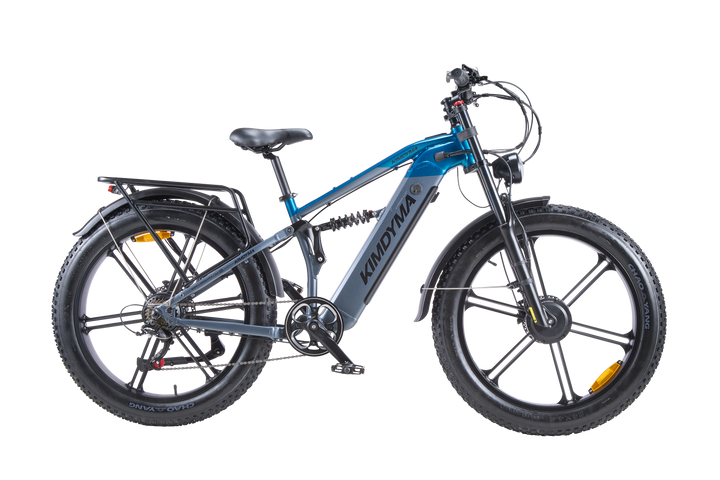

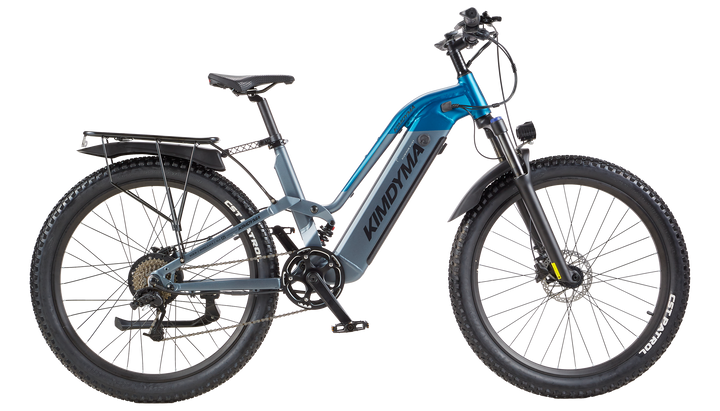

Dwa wyświetlacze, a ten monochromatyczny to kwestia wyboruModele K01 i K02 posiadają monochromatyczny wyświetlacz KT-LCD10H na kierownicy. Model K03 posiada kolorowy wyświetlacz KT-INS01 wbudowany w ramę. Wersja monochromatyczna nie jest oszczędnością: kolorowy ekran oślepia podczas nocnej jazdy, co przetestowaliśmy. Kolorowy wyświetlacz modelu K03 znajduje się poza linią wzroku, ponieważ jest umieszczony w ramie, a nie na kierownicy.

Pięć poziomów, cztery tryby, jeden limitPięć poziomów wspomagania (PAS) określa stopień pomocy; tryby turbo, tour, eco i sport określają sposób jej dostarczania. Wspomaganie kończy się przy 25 km/h we wszystkich trzech modelach, ponieważ w ten sposób są one dostarczane do użytku drogowego w UE — rower nie zatrzymuje się, wyłącza się tylko silnik. Wszystkie trzy modele są wyposażone w manetkę; fabryka nie produkuje wersji bez niej.

Jedna ładowarka dla całej serii48 V, 4 A, wyjście 54.6 V, wtyczka UE — to samo urządzenie we wszystkich trzech rowerach, więc zapasowe jest zapasowym. Sześć do ośmiu godzin od rozładowania. Akumulator wyjmuje się za pomocą kluczyka i powinien spędzić mroźną zimę w pomieszczeniu. Nigdy nie ładuj akumulatora, który jest mokry lub ma temperaturę poniżej zera.

Pierwsze 100 kmNowe śruby muszą się ułożyć. Sprawdź wartości momentu obrotowego po pierwszych stu kilometrach — te, które się układają, to te mocujące silnik — i ustaw ciśnienie w oponach zgodnie z zakresem wytłoczonym na ścianie bocznej, a nie zgodnie z liczbą, którą pamiętasz.

Kody błędów

Co mówi Ci wyświetlacz

Kody dotyczą jednostki wyświetlacza, a nie modelu roweru — kod KT-LCD10H nic nie znaczy dla KT-INS01. Podaj nam kod i jednostkę, a odpowiemy w jednej wiadomości.

Kod	Jednostka	Czyja praca
—	KT-LCD10H	Rowerzysta
—	KT-LCD10H	Warsztat
—	KT-INS01	Rowerzysta
—	KT-INS01	Us

Nic w tej tabeli nie kieruje Cię do wnętrza sterownika. Nie jest on objęty gwarancją na żaden z trzech rowerów, a jego otwarcie kończy dyskusję o tym, kto płaci. Kod, który nie jest błędem użytkownika, to kod, który fotografujesz i wysyłasz do nas.

Każdy wiersz tutaj jest symbolem zastępczym, dopóki nie pojawi się lista kodów fabrycznych. Kształt tej tabeli jest produktem końcowym; odgadnięty kod błędu na opublikowanej stronie jest gorszy niż brak strony.
